硬化混凝土在未飽和空氣中服役時，會因失去內部毛細孔和凝膠孔中的吸附水而發生收縮，稱為干燥收縮?；炷吝€會與空氣中的CO2發生化學反應：Ca（OH）2+CO2=CaCO3+H2O，導致混凝土收縮，稱為碳化收縮。干燥收縮和碳化收縮是混凝土收縮的兩個主要因素。收縮會使混凝土內應力重分布，造成應力集中。當局部應力過大時會造成混凝土開裂，影響混凝土的服役壽命。不同配比的混凝土上述收縮量大小不同，為了降低結構收縮開裂的風險，應優選收縮小、開裂風險低的混凝土配合比。
目前，行業內從多個角度采用多種方法來測量混凝土的收縮膨脹大小，分別列舉如下：
2）干燥收縮，適用于測定在無約束和規定的溫濕度條件下硬化混凝土試件的收縮變形性能。參考了中國交通部JTJ270-98、中國電力行業標準DL/T5150-2001，美國ASTM C157/C157M-2003和ASTM C490-2007，英國BS標準BS1881：Part5，歐洲EN標準草案prEN480-3，日本標準JIS A1129：2001，GB/T50082。
要求混凝土表面不得有嚴重的脫模劑污染（自收縮測量可例外），以免影響試件與外界的濕度交換，影響收縮測試結果。本實驗測得量得到的實際上是干燥收縮和部分碳化收縮。
本設備可實現全自動記錄混凝土干燥收縮過程的變形值，具有優勢如下：
與現有技術相比，有益效果表現為：
1、節省人力，操作方便：本實用新型在測試過程中，試件放于測量裝置之上，不需搬動，且測量數據全部自動存入主機中，無需人工記錄。
2、結果準確，精度高：避免了人為校準和記錄造成的差錯；同時采用高精度位移傳感器替換百分表，提升了儀器測試精度。
3、試驗數據集中，導出方便：試驗數據全部集中存儲于主機內，外設數據導出接口，方便數據導出處理。
技術參數如下：
型 號： I型 II型 III型
測 試 容 量： 一組（3塊） 二組（6塊） 三組（9塊）
位移傳感器行程： 2mm
位移傳感器測量誤差：不大于1um
位 移 分 辨 率： 0.1um
溫度傳感器精度： ±0.5℃
濕度傳感器精度： ±3%
試 塊 尺 寸：混凝土試塊：100×100×515mm
工 作 溫 度： 0℃— +50℃
臥式測量模具尺寸：126×800×20mm；

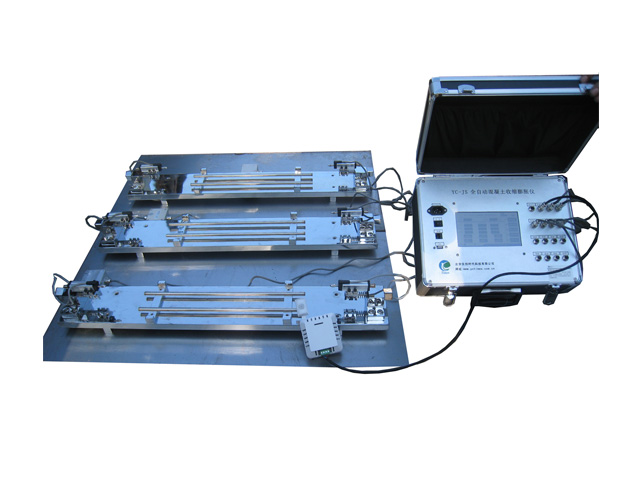

現場安裝實物圖：

|
