GB/T 3808《擺錘式?jīng)_擊試驗機的檢驗》
GB/T 229《金屬夏比缺口沖擊試驗方法》
JJG 145《擺錘式?jīng)_擊試驗機》
ISO148.3《Metallic materials – Charpy pendulum impact test–Part 3:Preparation and characterization of Charpy V-notch test pieces for indirect verification of pendulum impact machines 》
性能特點：

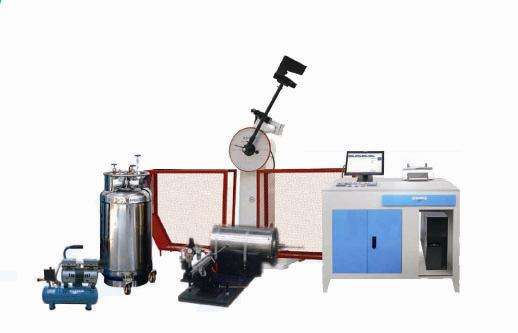

超低溫沖擊試驗機，用來對金屬材料在動負荷下抵抗沖擊的性能進行檢驗，是冶金機械制造等單位必備的檢測儀器，也是科研單位進行新材料研究不可缺少的測試儀器。
該沖擊試驗機采用液氮制冷，最低溫度可達-190℃（-190℃~-196℃為特殊要求），特別適合于測定金屬材料在極低溫度狀態下抗沖擊性能，是冶金、機械制造、科研檢測等單位檢測材料和研究開發新材料的重要測試手段。
試驗機主機為分體式結構，懸臂式掛擺方式，擺錘錘體C型。
沖擊刀采用螺釘安裝固定，更換簡單方便。
試樣簡支梁式支承，試樣端面定位。
主機裝有安全防護網。
低溫沖擊機試驗機由主機、低溫裝置、送料機構及自動定位機構組成。
低溫裝置：該低溫裝置是我公司根據GB/T229-2007《金屬夏比擺錘沖擊試驗方法》中對低溫裝置的要求而最新研制開發的液氮制冷設備。采用液氮制冷,溫度調節均為電氣自動控制,配備專用送樣裝置自動送料,試樣自動端面定位,確保試樣出爐至沖擊時間不大于2秒,滿足金屬低溫夏比沖擊試驗方法的要求。
送料機構：試樣在低溫裝置里冷卻到所設定溫度后，氣動送料機構可迅速可靠地將試樣送到砧座支承面上。送料機構主要?dú)飧住㈦姶砰y兩部分組成。氣動送料機構的運動是由電氣發出的信號控制電磁閥實現氣缸的前進與后退從而完成自動送料的動作。氣缸的運動速度通過調節電磁閥上的調速閥來實現，氣缸的行程距離由氣缸上的磁性開關控制。
定位機構：試樣必須緊貼鉗口側面，使試樣缺口正確地位于擺錘軸線中心。試樣緊貼鉗口側面，是由定位機構保證的。試樣由送料桿送至前支座時，由于棘爪的作用，使試樣緊貼鉗口側面往前運動，當試樣后端還沒有脫離固定棘爪，前端進入后鉗口面時，送料機構中的接近開關發出信號，電磁鐵動作，隨即定位機構動作，定位機構的定位桿到工作位置，定位機構側面彈性頂柱緊壓試樣，直至試樣前端緊貼定位機構定位面，完成試樣定位工作。當送料桿彈簧壓縮（2mm～3mm）時，電磁鐵再獲信號后復位，定位機構遠離試樣、定位面，以便進行沖擊。定位機構與支架裝成一體，電磁鐵的拉動和彈簧的復位帶動定位塊上、下移動，推動定位螺釘在彈簧的作用下，定位螺釘始終緊貼定位面，同時通過活動套筒上的銷子，定位機構帶動側面的彈性頂柱轉動。偏心塊能減少定位機構對試樣的慣性沖擊，因此能提高試樣定位的正確性。
技術參數：
1、沖擊能量： 150J、300J
2、擺錘預揚角：150°
3、擺軸中心至沖擊點距離：750mm
4、沖擊速度： 5.2m/s
5、試樣支座跨距： 40mm
6、鉗口圓角： R1-1.5mm
7、沖擊刀刃圓角： R2-2.5mm（ R8mm）
8、沖擊刀厚度： 16mm
9、制冷方式： 液氮制冷
10、試樣盒容量： 6個 均冷4個
11、低溫范圍： 0℃～-190℃
12、控溫精度： 3％
13、試樣尺寸： 10×10×55mm
14、外形尺寸： 2200 mm×1500 mm×1900 mm
15、試驗機凈重： 850Kg
16、電源：交流三相 380V±10% 50Hz
17、環境條件： 周圍環境中無腐蝕介質，無震動，無強電磁場干擾。
|
